?定量控制儀?概況

·?通用型智儀能定量控制儀（以下簡稱控制儀）主要特點：

·??適用于各種液體介質的流量顯示、積算、控制功能；

·??輸入多種流量傳感器信號（如渦街、渦輪、電磁、羅茨、橢圓齒輪，雙轉子，孔板、V型錐、阿牛巴、質量流量等各種流量計）；

·?流量輸入通道：可接收頻率信號和多種模擬電流信號；

·?溫度輸入通道：可接收多種模擬電流信號；

·?可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；

·?容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；

·?流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；

·?儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；

·?豐富的自檢和自診斷功能使儀表更易于使用和維護；

·??三級密碼設定可防止未經授權的人員改變已設定的數據；

·?儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；

·??通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統：

à RS-485；

à RS-232；

à GPRS、CDMA；

à 寬帶網。

?

?

定量控制儀儀表的主要技術指標

1.輸入信號

模 擬 量：

· 熱電偶：標準熱電偶——K、E、B、J、N、T、S；

·電 阻：標準熱電阻 ——Pt100；

·電 流：0～10mA、4～20mA——輸入阻抗≤250Ω；

脈 沖 量：

·波 形：矩形、正弦波和三角波；

·幅 度：大于4V；

·頻 率：0～10KHz（或根據用戶要求）。

2.輸出信號

模擬量輸出：

·DC 0～10mA（負載電阻≤750Ω）；

·DC 4～20mA（負載電阻≤500Ω）；

3.開關量輸出

·繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。

4.通訊輸出

·接口方式——標準串行通訊接口：RS－232C，RS－485，以太網；

·波特率——600，1200，2400，4800，9600Kbps， 儀表內部設定。

5.饋電輸出

·DC24V，負載≤100mA；

·DC12V，負載≤200mA

6.特 性

·測量精度：±0.2%FS±1字或±0.5%FS±1字

·頻率轉換精度：±1脈沖（LMS）一般優于0.2%

·測量范圍：-999999～999999字（瞬時值，補償值）；

·0～99999999.9999字（累積值）
·分辨率：±1字

7.顯示方式

·帶背光大屏幕128×64點陣液晶圖形顯示器；

·歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警狀況；

·0～999999瞬時流量值

·0～99999999.9999累積值

·-9999～9999溫度補償

·-99999～999999流量（差壓、頻率）值

8.控制/報警

·可選擇繼電器上限、下限控制（或報警）輸出，LCD和LED輸出指示；

·控制（或報警）方式為帶回差（用戶可自由設定）

·選擇報警方式：流量上限，流量下限，溫度上限，溫度下限；

9.打印控制

·直接配接串行熱敏漢字打印機，可實現即時或定時打印；參數設定：每日多達8次定時打印時間，打印機軟開關。

10.中文菜單提示
·面板輕觸式按鍵設定；

·參數設定值斷電后保存時間大于20年；

·參數設定值三級密碼鎖定；

11.保護方式
·斷電后累積值保持時間大于20年；

·電源欠壓自動復位；

·工作異常自動復位（Watch Dog）；

·自恢復保險絲，短路保護。

12.使用環境
·環境溫度：-20～60℃

·相對濕度：≤85%RH ，避免強腐蝕氣體

13.供電電壓
·常規型：AC 220V %（50Hz±2Hz）；

·特殊型：AC 80～265V—開關電源；

? ?DC 24V±1V—開關電源 ；

·后備電源：+12V，20AH，可維持72小時。

14.功 耗

·≤10W（AC220V線性電源供電）

?

詳細說明書下載：http://www.qtu66.cn/xiazai/detail/390

通訊協議下載：http://www.qtu66.cn/xiazai/detail/391

?

?

定量控制儀?的應用

定量控制儀在接收了計量傳感器的信號后，在其內部完成累計和顯示，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。

?

?

常規配套設備與控制優勢：

?

?

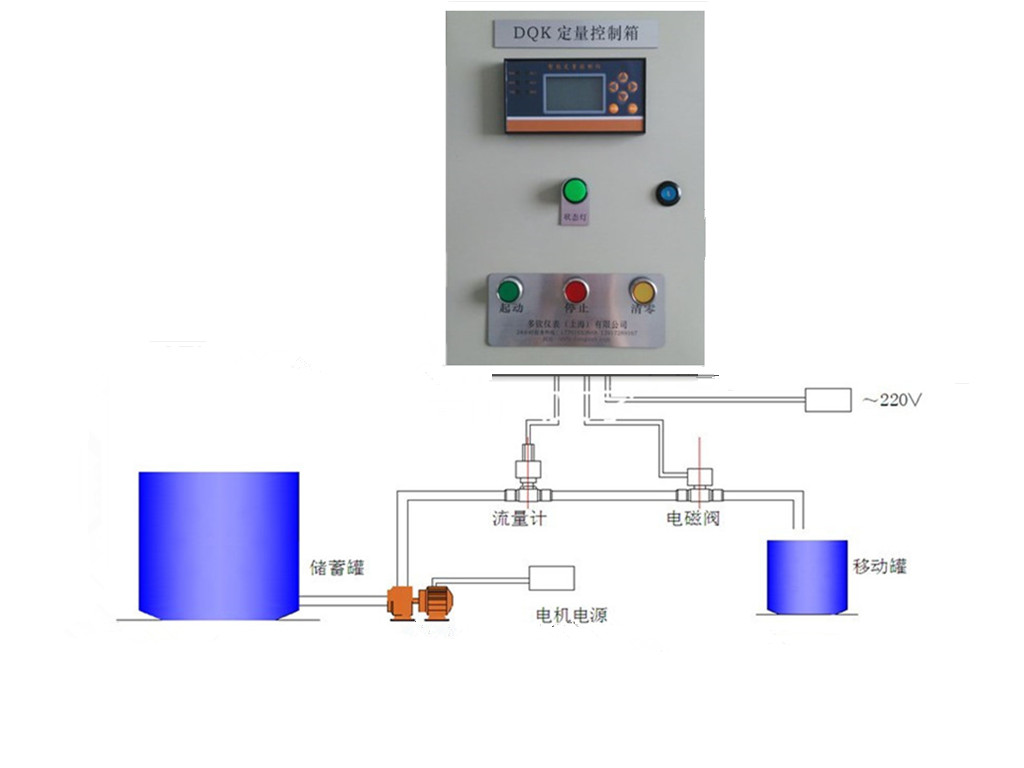

控制示意圖：

?

用來配套渦輪流量計：http://www.qtu66.cn/chanpin/index/35

定量控制系統介紹：http://www.qtu66.cn/chanpin/index/63

?

?
